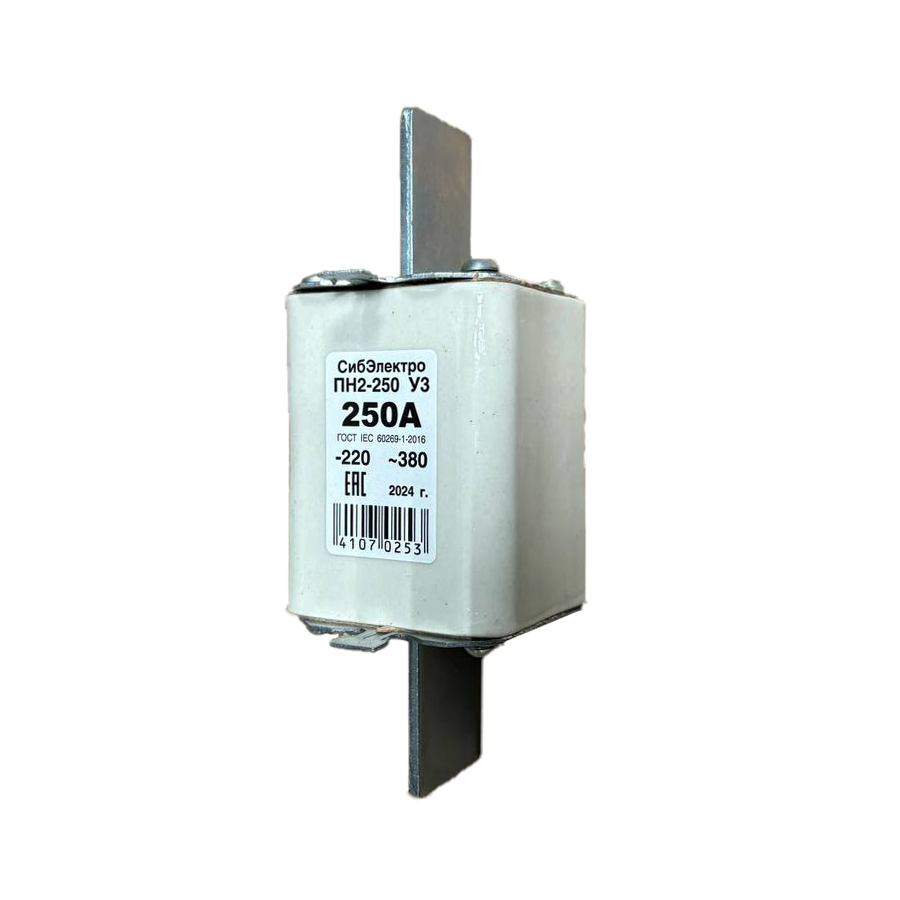

Предохранитель ПН-2 250А

Предохранитель ПН-2 250А

Назначение

Предохранители плавкие серии ПН-2 предназначены для защиты электрооборудования промышленных установок и электрических сетей трехфазного переменного тока с номинальным напряжением до 380 В частотой 50 и 60 Гц от токов перегрузки и КЗ.
Предохранители допускают работу в трехфазных сетях переменного тока напряжением до 500 В частотой 50 и 60 Гц и до 220 В постоянного тока.

Структура условного обозначения

ПН-2-Х-ХХХ3:
ПН2 - серия;
Х - номинальный ток предохранителя, А: 160; 250; 400; 630
Х3 - климатическое исполнение (У, УХЛ) и категория размещения по ГОСТ 15150-69.

Технические данные предохранителей ПН-2

Обозначение предохранителя (типа)	Ном. ток, А	Номинальное напряжение, U	Номинальный ток плавкой вставки, А
ПН -2 -160А	160	380В 50, 60 Гц / /220В	31,5, 40, 50, 63, 80, 160
ПН -2 -250А	250		80, 100, 125, 160, 200, 250
ПН -2 -400А	400		200, 250, 315, 355, 400
ПН -2 -630А	630		315, 355, 400, 500, 630
